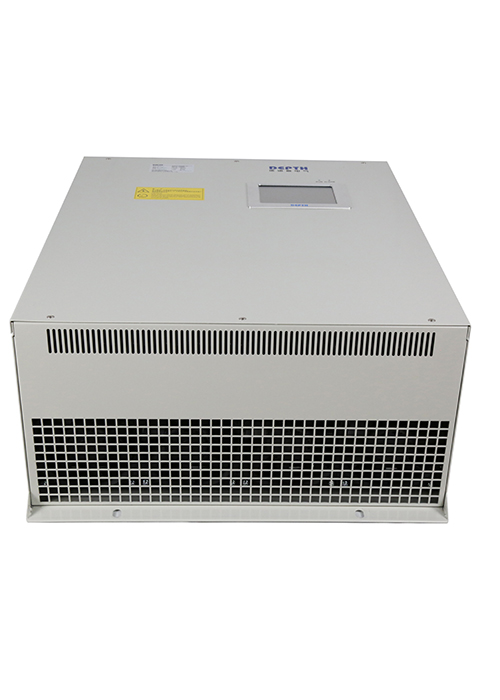

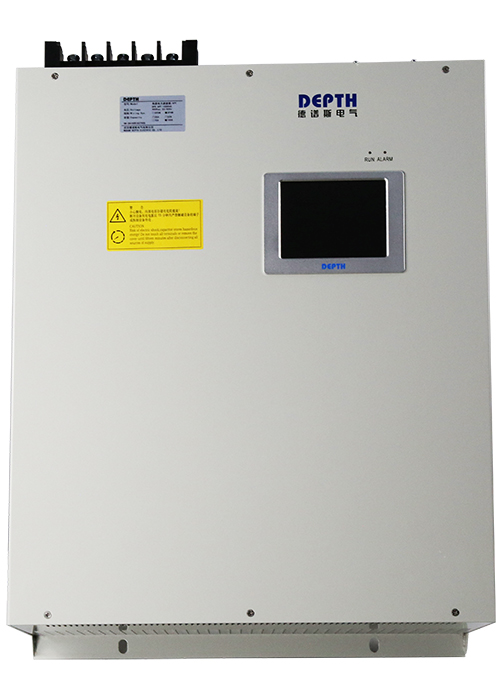

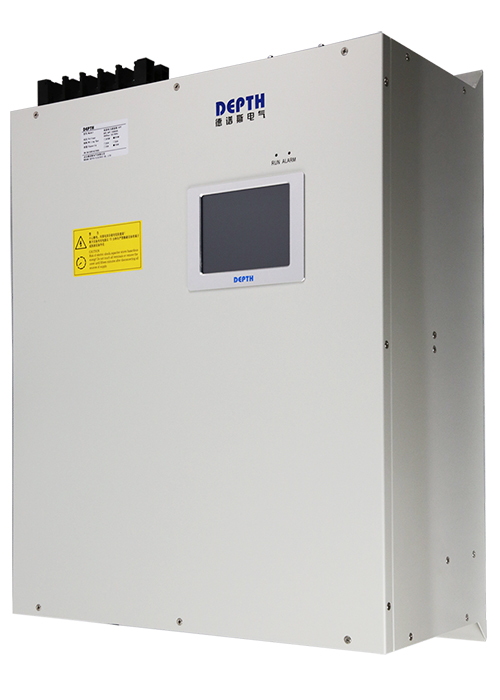

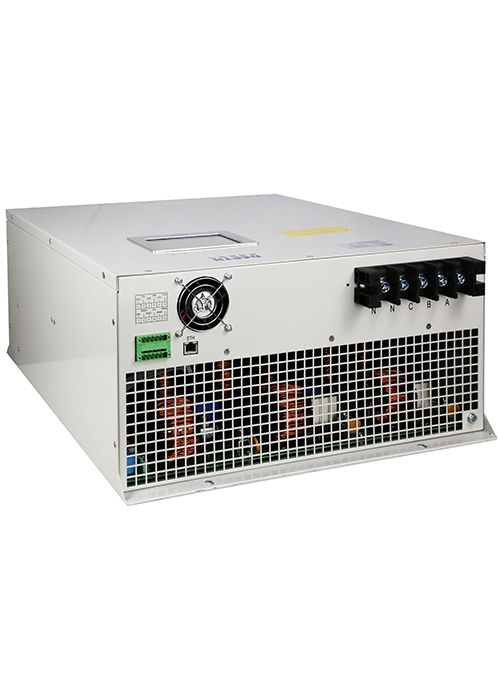

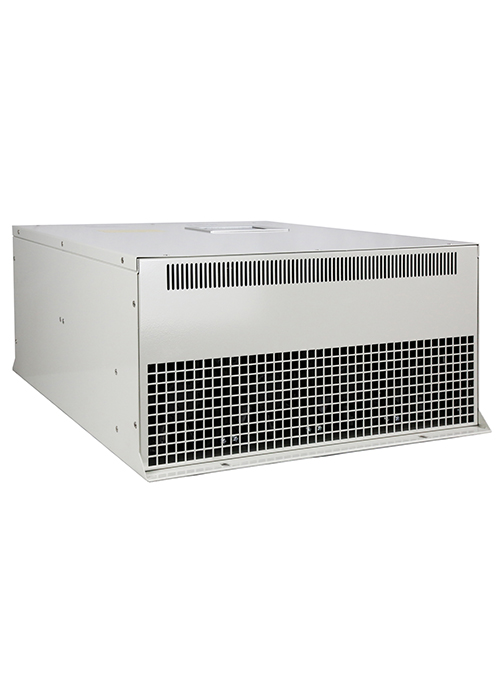

壁挂式APF

APF应用不同功能 实现完美电能质量

具有谐波、无功、三相不平衡的补偿功能

APF可同时滤除2~50次谐波，或根据需要有选择的设置谐波电流的补偿次数及各次谐波的补偿率。

容性感性（-1~ 1）无级补偿，PF 1.00完美无功补偿效果。

三相有功不平衡补偿、三相无功不平衡补偿、分相补偿。
多重功能组合使用
通过灵活的软件设计，可实现谐波、无功、三相不平衡补偿的12种任意排列组合形式，用户可根据各种电能质量治理场合的需求自行定义APF功能，最终达到PF 0.99、THDi＜5%、三相完全平衡的治理效果。
APF产品特点

智能操作系统

友好的人机界面，强大的智能并机功能，灵活的在线升级功能；

最新I型三电平NPC拓扑结构

三电平结构比传统的二电平逆变电路多了一个电平，IGBT开关频率高达20kHz，输出波形更接近正弦，输出电流纹波更小，谐波补偿效果更好。

良好的人机交互体验

采用5.6寸高亮度工业级触摸屏，优秀的人机界面设计，操作简单快捷。

数据监测

通过APF的5.6寸触摸屏，用户可清晰了解如补偿前后系统波形图、频谱图、电流有效值大小、THDi、THDu、功率因数、有功功率、无功功率、视在功率等系统的电能质量改善情况。

独立风道

采用独特的多层空间散热设计，可有效隔绝环境粉尘粘附，提高产品散热效率，设计过程中无需额外考虑环境因素，能够适应不同的环境系统。

智能风冷，极低噪声

根据IGBT温度对风扇进行智能调速，电流小时噪声极低 。

温度监测

通过触摸屏对所有IGBT温度进行实时显示 ，当温度过高时会发出过温警报，自动停机停止补偿。

各种保护

APF具备各种保护功能：过压、欠压、过流、过热、相序异常等。
适用场合
广泛应用于商城、学校、医院、银行等分配电的电能质量就地治理。
应用于学校
应用于银行
应用于医院
应用于商业广场
