有源电力滤波器APF
机架式壁挂式机柜式产品参数产品选型产品案列解决方案资料下载

机架式APF



APF多种容量尺寸 多种显示方案可选 提供最优的成本解决方案

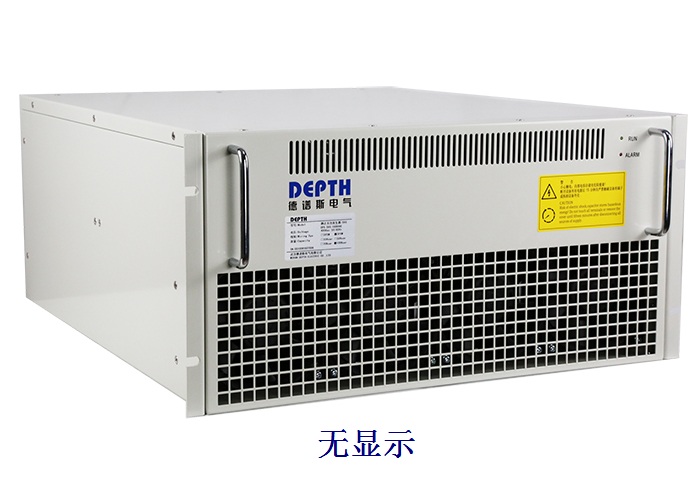

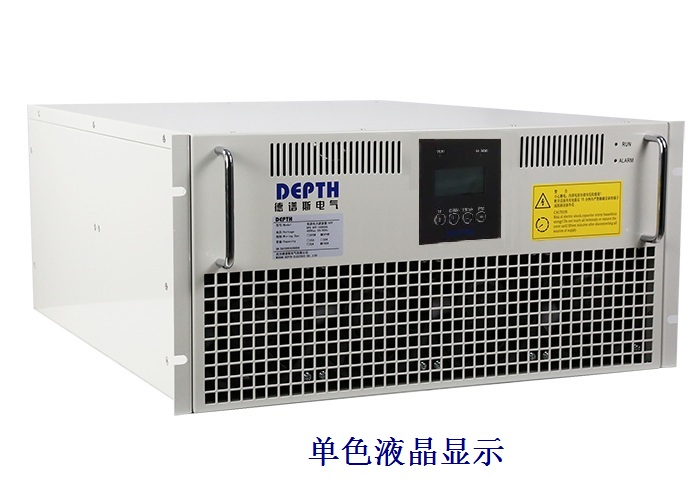

具有50A 100A 150A 200A四种不同容量模块，具有大尺寸触摸屏、单色液晶、无显示三种前面板，可灵活选配




高性能，总谐波补偿率>97%

总谐波补偿率>97%

全响应时间<5ms

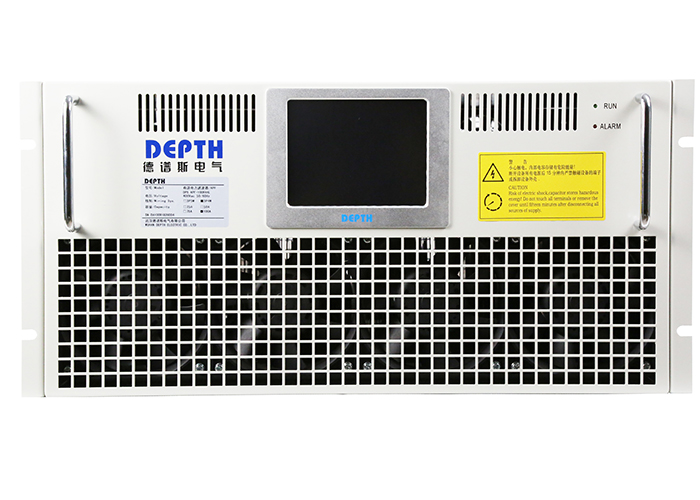

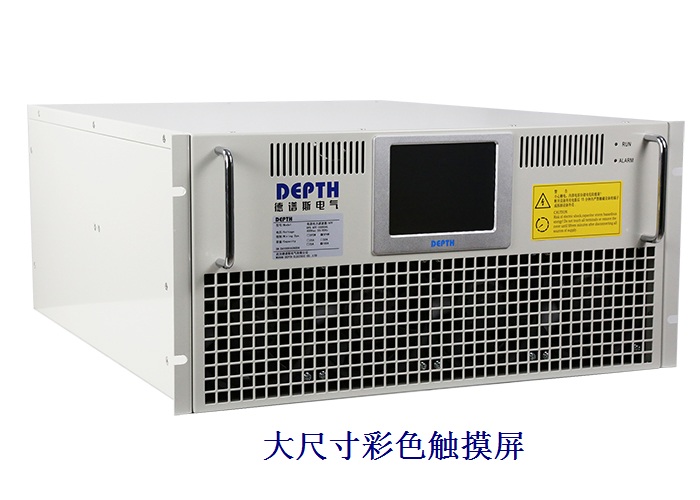

5.6寸工业级高亮度彩色触摸屏及单色液晶显示

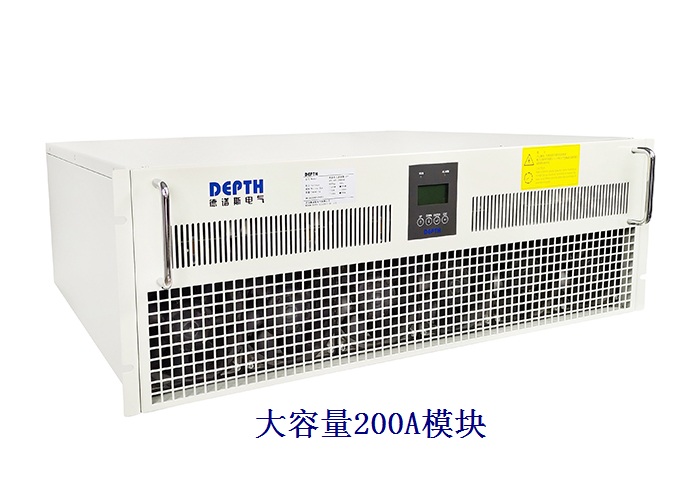

大容量，200A模块

大容量，单个模块200A

大尺寸，单个模块重量80KG

大风量，六个12cm进气风扇

多重功能组合使用


通过灵活的软件设计，可实现谐波、无功、三相不平衡补偿的12种任意排列组合形式，用户可根据各种电能质量治理场合的需求自行定义APF功能，最终达到PF 0.99、THDi＜5%、三相完全平衡的治理效果。


APF产品特点

智能操作系统

友好的人机界面，强大的智能并机功能，灵活的在线升级功能；

最新I型三电平NPC拓扑结构

三电平结构比传统的二电平逆变电路多了一个电平，IGBT开关频率高达20kHz，输出波形更接近正弦，输出电流纹波更小，谐波补偿效果更好。

模块化设计

模块化、体积小、灵活扩容；安装时无需吊机、叉车等大型设备，省时、省力。

灵活稳定

任意容量组合并机，单柜容量可达500A，满足不同容量需求。任意模块出现问题，其余模块都能够正常运行。

良好的人机交互体验

采用5.6寸高亮度工业级触摸屏，优秀的人机界面设计，操作简单快捷。

数据监测

通过APF的5.6寸触摸屏，用户可清晰了解如补偿前后系统波形图、频谱图、电流有效值大小、THDi、THDu、功率因数、有功功率、无功功率、视在功率等系统的电能质量改善情况。

独立风道

采用独特的多层空间散热设计，可有效隔绝环境粉尘粘附，提高产品散热效率，设计过程中无需额外考虑环境因素，能够适应不同的环境系统。

智能风冷，极低噪声

根据IGBT温度对风扇进行智能调速，电流小时噪声极低 。

温度监测

通过触摸屏对所有IGBT温度进行实时显示 ，当温度过高时会发出过温警报，自动停机停止补偿。

各种保护

APF具备各种保护功能：过压、欠压、过流、过热、相序异常等。
适用场合
广泛应用于石油矿采、煤炭、交通运输、新能源、IDC机房、通信、冶金、化工、汽车工业、公共设施、银行、医院、剧院、广电、主题公园、电力系统等三十多个行业
应用于轨道交通行业
应用于汽车制造行业
应用于化工行业
应用于石油矿产行业
应用于冶金行业
应用于数据机房
应用于医院
应用于商业广场



APF产品特点
